槽式桥架各规格重量是多少

下面是个别槽式桥架常用规格重量的参考：

规格300*150；长度2米；槽身11.375kg；槽盖：7.76kg

规格400*200；长度2米；槽身14.98kg；槽盖：7.76kg

规格500*100；长度2米；槽身16.5kg；槽盖：12kg

槽式桥架有哪些安装方式

一般有以下常见方式：

适用墙体坚硬，桥架上电缆线缆较小，较轻的情况下。这里还有两种情况，一种是单边桥挂，顺一边墙体走线走管。另一种是双边起托梁进行悬空挂。

适合于无墙体可挂，或者过街过路等特殊地点，或者桥架上铠装电缆、管路等较重的情况下。

悬挂于顶面的下方。

以上几种方法的结合。

桥架是随着现代化电力工业不断发展而孕育而生的产业，主要用于电缆线的敷设，目前桥架广泛应用于电力、化工、光伏、药厂、食品厂、现代智能建筑等等。而槽式桥架因其特性，全封闭防尘防干扰的特性，广泛应用于计算机电缆、通信电缆、高灵敏度系统控制电缆等。那么槽式桥架安装方式有哪些呢？

槽式桥架四大安装方式：

一、靠墙安装

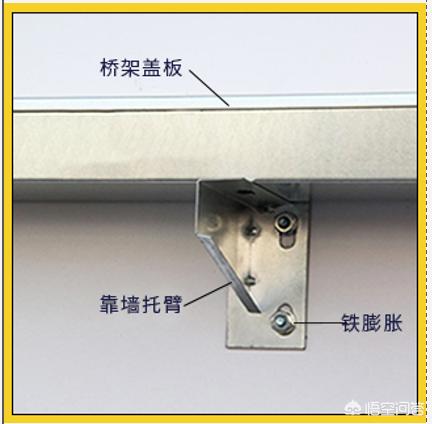

靠墙安装顾名思义就是将槽式桥架贴着墙面安装，安装材料除了槽式桥架本身外，所需配件还有靠墙托臂和铁膨胀螺丝，如下图所示：

二、水平吊装1

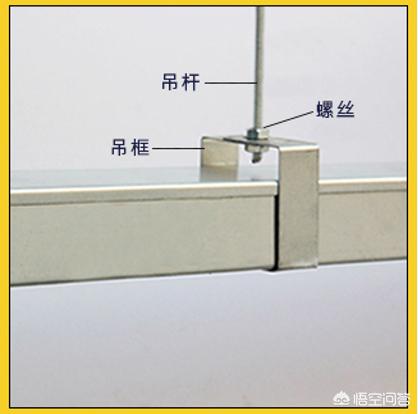

水平吊装是目前桥架比较主流的方式，水平吊装根据电缆线的量主要有两种，一种是单吊杆形式，所需配件吊杆、吊框、膨胀螺丝，如下图：

三、水平吊装2

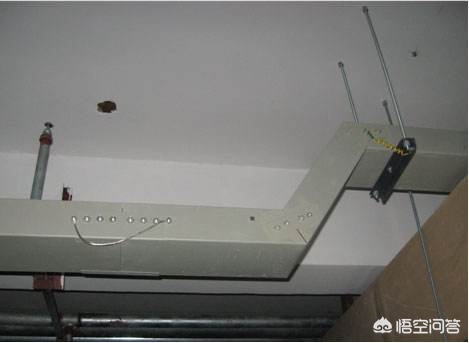

水平吊装除了单吊杆形式，为应对布线量更多的情形，可以增加横担和吊杆。所需配件：吊杆、横担、螺帽，安装方式如下图：

扬中市长海电器设备有限公司（www.zjchdq.com）绝对全国知名企业，技术实力过硬，生产经验丰富，不但有不锈钢桥架，所有的桥架类型（梯级式桥架，槽式桥架，防火桥架，抗腐蚀铝合金桥架，阻燃玻璃钢桥架等）都可以生产，可以登录官网也可以电话联系。具体的安装方式技术资讯也可以共同探讨进步。

问：槽式桥架和梯形桥架分别有什么特点

槽式桥架和梯形桥架都是电缆桥架的一种，它们的主要区别在于形状和使用场景。

槽式桥架是一种U形槽型的电缆桥架，它的特点是结构简单、安装方便、通风散热好、重量轻、承载能力强、适用于室内和室外的各种场合。

槽式桥架的安装步骤如下：

1.确定安装位置和长度。

2.安装支架，支架间距一般为1.5-2米。

t型桥架和槽式桥架的区别

T型桥架和槽式桥架是常见的电缆桥架类型，它们在结构和使用方面存在一些区别。

1. 结构：T型桥架由两个相互平行的侧边和一条中间的横杆组成，形状类似字母"T"，横杆上有固定间距的横向连接件。槽式桥架由一条连续的带有槽口的底槽和两侧固定在底槽上的支架组成，形状类似一个连续的槽。

2. 安装方式：T型桥架的安装比较灵活，可以通过连接件调整横杆的高度，适应不同高度的电缆布线需求。而槽式桥架则需要在安装前预先决定底槽的高度和支架的位置，无法灵活调整。

3. 承载能力：由于T型桥架材料结构的支撑，它通常具有更高的承重能力，可以处理更多的电缆和设备重量。槽式桥架承载能力较低，适用于较轻的电缆布线需求。

4. 成本和维护：由于其结构简单，T型桥架通常比槽式桥架更经济实惠。此外，T型桥架也更容易清理和维护，因为可以更容易地访问电缆和设备。

T型桥架和槽式桥架是两种不同类型的电缆桥架，它们在设计、结构和使用环境等方面存在一些区别。
T型桥架，也被称为梯式桥架，是一种开放式桥架，具有重量轻、成本低、造型特殊、安装方便、散热性好和通风良好等优点。它的槽底设计有许多腰形孔，这些孔能够有效地提高桥架的散热能力。由于这些特点，T型桥架特别适用于大直径电缆的铺设，尤其是高低压电力电缆的敷设。在需要较高散热性能的环境中，T型桥架也是一个很好的选择。
而槽式桥架则是一种全封闭型桥架，没有打孔设计，因此在散热上相对较差。然而，它对于防护电缆，特别是高灵敏系统的控制电缆，如计算机电缆、通信电缆、热电偶电缆等，具有很好的效果。槽式桥架可以有效地屏蔽干扰，保护电缆免受外界环境的侵害，特别是在高腐蚀环境中，其防护效果更为显著。
总的来说，T型桥架和槽式桥架的主要区别在于它们的结构设计和使用环境。T型桥架更适合用于大直径电缆的敷设和高散热需求的环境，而槽式桥架则更适用于防护高灵敏度的控制电缆，特别是在高腐蚀环境中。在选择桥架时，需要根据实际的环境需求和电缆类型进行综合考虑。

槽式桥架100*100价格大概要多少钱

每个地区有每个地区的发展，所以人工钱自然也不同，甚至需要计算施工环境安装难度，桥架大小等等...... 50-80（宽）：18块一米 100-200（宽）：30块一米 300（宽）：35一米 400（宽）：40一米 600-800（宽）：45-55一米 900*1000（宽）：65一米以上价格供为参考，因为每个地区发展不同，自然人工安装费也会不同的，预算桥架安装费还得计算桥架大小、安装难度、安装高度、施工环境等

梯式桥架和槽式桥架的区别是什么，哪个好

梯式桥架和槽式桥架是两种不同类型的电缆桥架，它们在设计和功能上有一些区别。
梯式桥架的底部呈楼梯状，侧面带有挡板，造型独特像梯子形状。它中间焊有横杆加固支撑，这使得梯式桥架具有重量轻、成本低、造型别具、装置便利、散热和透气性能良好等优点。此外，它的承载力比槽体式、金属托盘桥架都要好。特别适合用于高低压动力电缆的铺设。对于需要较为灵活布线、且对散热和通风性能有较高要求的场景，梯式桥架是一个值得考虑的选择。
槽式桥架是一种全封闭型电缆桥架，其设计特点是没有开孔。这使得槽式桥架在散热方面相对较差，但在其他方面却表现出色。槽式桥架适用于敷设计算机电缆、通信电缆、热电偶电和其他高灵敏度系统的控制电缆。其封闭的结构还使得槽式桥架在重腐蚀环境下，对控制电缆的屏蔽干扰和保护电缆有很好的效果。对于对电缆保护要求较高、稳定性较重要的场景，槽式桥架是一个理想的选择。
总的来说，两种桥架各有其优点和适用场景，没有绝对的好坏之分。选择哪种桥架主要取决于具体需求和环境。

梯式桥架和槽式桥架都是用于支持和保护电缆、线缆或管道的结构，它们在不同的应用场景下有各自的特点。以下是它们的主要区别：

1. 结构形式：梯式桥架的结构更为密集，由多个横梁和纵梁构成，形似梯子的结构；而槽式桥架则为平面结构，通常由一组槽型的支架构成。

2. 承重能力：由于梯式桥架结构比较丰富，一般来说，其承重能力比槽式桥架要大。

3. 安装和维护：槽式桥架通常安装和维护更为简单，因为其结构相对较简单；而梯式桥架由于结构复杂，通常安装和维护相对复杂一些。

哪个更好取决于具体的应用场景和要求。如果需要支撑较大的负载或者有复杂的布线要求，梯式桥架可能更为适合；而对于一般的布线需求，槽式桥架可能更为简便和经济。

槽式桥架下引做法

答：槽式桥架下引做法如下：

1、槽式大跨距电缆鉴道桥架由室外进入建筑物内时，鉴道桥架向外的坡度不得小于1/100。

2、电缆鉴道桥架与用电设备交越时，其间的净距不小于0.5mm。

3、两组电缆鉴道桥架在同一高度平行敷设时，其间净距不小于0.6m。

4、在平行图上绘出鉴道桥架的路由，要注明鉴道桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高，如能绘制鉴道桥架敷设轴测图，则对材料统计将更精确。

槽式桥架跟托盘式桥架有什么区别

槽式桥架和托盘式桥架都是一种用作电缆支架的金属构造物，它们具有不同的特征。以下是它们的区别：

1. 设计结构

槽式桥架（又称格栅式桥架）通常由一系列平行的金属梁和横向固定支架组成，形成一个类似于“梳子”的结构。它们的设计十分简单，通常是由单独部件手动安装而成，将梁和支架相互连接。

托盘式桥架通常由支架和横向支撑杆组成，托盘则支撑在支架和支撑杆之间。托盘形状可以是矩形、圆形或者其他形状。相比于槽式桥架，托盘式桥架的结构更为复杂。

2. 安装与维护

槽式桥架的组件结构简单，安装较为容易。槽式桥架对于电缆的固定性和支撑性都表现出色，通常适用于室内或者室外简单布线环境。

托盘式桥架的设计较为复杂，需要一些额外的安装工具和配件进行安装和维护。托盘式桥架因为多种尺寸和形状的托盘可供选择，因此更适合用于室内或室外复杂重载电缆网的布线。

3. 适用范围

槽式桥架因为基础结构简单、价格相对较低，通常适用于轻负载电缆网的布线，比如银行、大楼、室内工厂等。

托盘式桥架由于更坚固，适合布置更重的负载，排放更多的电缆。托盘式桥架通常适用于室内或室外的大型商业、工业和制造业用途。

1 槽式桥架和托盘式桥架有区别。

2 槽式桥架是由金属制成的桥架，有多个连续的槽，可安装水平布线；托盘式桥架是由钢板制成的桥架，有多个相邻钢托盘，可安装竖直和水平布线。

两者最大的区别在于安装方式和用途。

3 槽式桥架主要适用于电缆布线，用于安装在地下、地面和天花板等位置；托盘式桥架适用于开放型布线，用于安装在工业生产线、沿墙或顶棚等位置，还可用于维修和更换电缆。
